Доїльний зал типу «Карусель» Dairymaster Swiftflo Revolver

Доїльний зал типу «Карусель» · для великих молочних ферм

Swiftflo Revolver та DM3X+

Карусельні доїльні системи Dairymaster для безперервного потокового доїння великих стад. Модельний ряд Swiftflo Revolver охоплює каруселі від 20 до 120 доїльних місць. Для кожної моделі визначені діаметр платформи та базові вимоги до ширини й довжини будівлі.

Прорахувати карусель Переглянути технології

20–120

доїльних місць у модельному ряді

моделі в офіційній таблиці габаритів

до 38,20 м

діаметр платформи для моделі на 120 місць

RoboSpray

роботизована обробка дійок

Принцип роботи

Безперервний процес доїння

Корови послідовно заходять на платформу, яка плавно обертається. Підготовка вимені, під’єднання доїльного апарата, контроль молоковіддачі та завершення доїння відбуваються на визначених ділянках одного робочого циклу.

Таке планування забезпечує рівномірний рух стада, стабільний ритм роботи операторів і високу пропускну здатність доїльного центру.

Потокове доїння Автоматизація Роботизація Керування стадом

Виконання каруселі

Swiftflo Revolver та DM3X+

Обидва виконання будуються на карусельній платформі Dairymaster і доступні в одному розмірному ряді. DM3X+ відрізняється сучасним зовнішнім оформленням і контролером SmartSwitch.

Класичне виконання

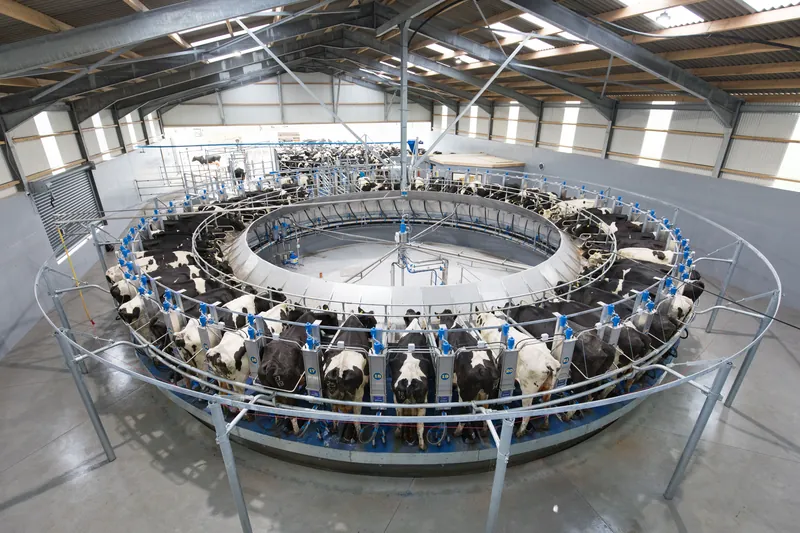

Swiftflo Revolver

Перевірена конструкція каруселі Dairymaster із широким вибором технологій доїння, миття, ідентифікації, сортування та керування рухом корів.

Сучасне виконання

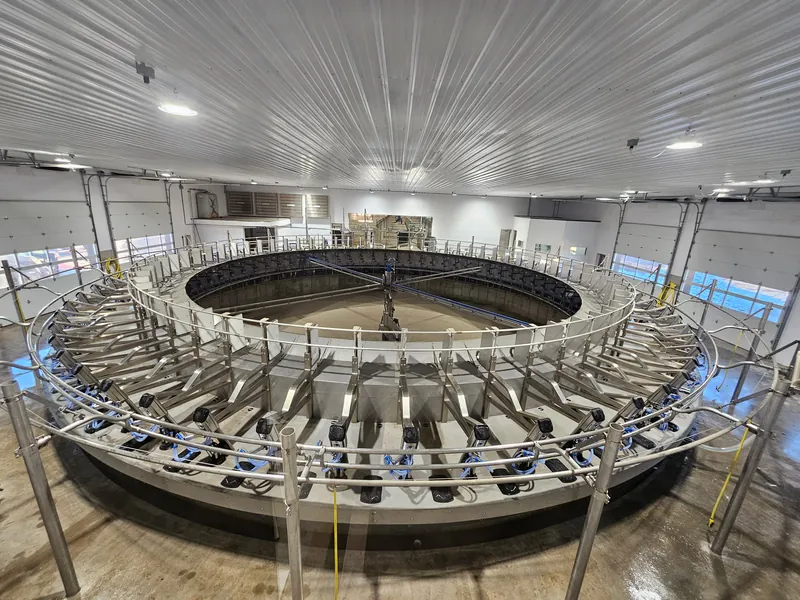

DM3X+

Та сама карусельна логіка та розмірний ряд у сучасному дизайні. Контролер SmartSwitch наочно показує режим роботи: доїння, миття або зупинка.

Технології каруселі

Від конструкції до роботизованого доїння

Карусель Dairymaster поєднує надійну конструкцію, автоматичне керування доїнням, внутрішню та зовнішню промивку, окреме відведення молока, ідентифікацію тварин, індивідуальний докорм і роботизовану обробку дійок.

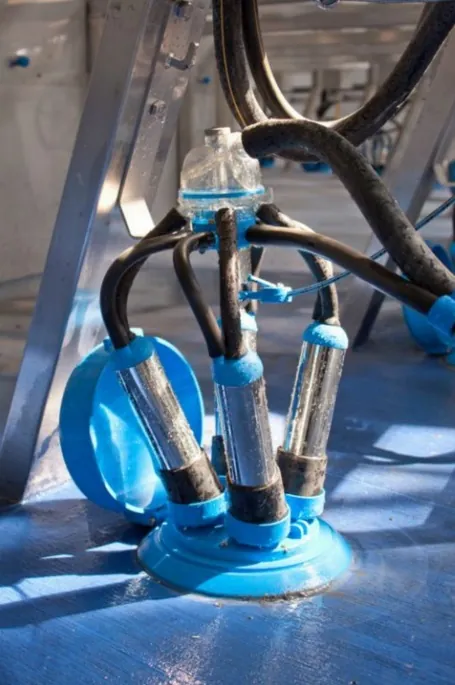

Swiftflo Cluster та ACR

Кластер Swiftflo забезпечує вільне проходження молока, а система ACR автоматично завершує доїння та відводить апарат у тримач.

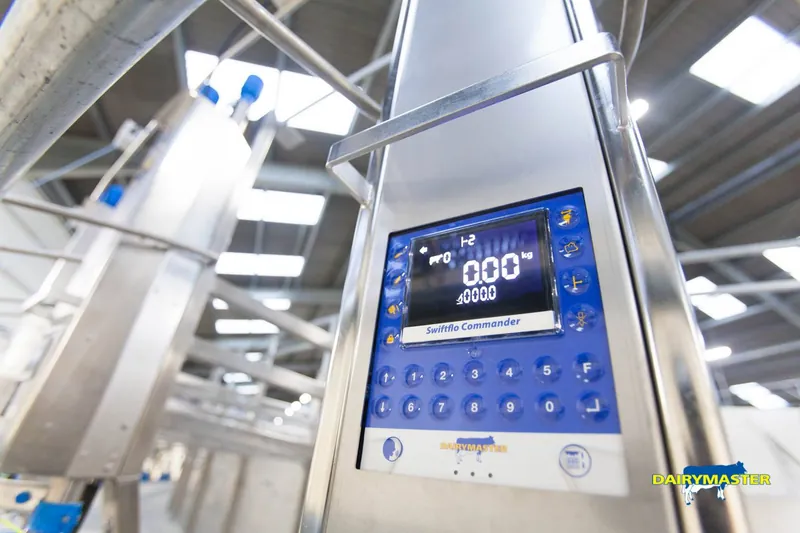

Swiftflo Commander

Централізоване керування каруселлю доповнюють пульти з нержавіючої сталі на доїльних місцях, вологозахищений монітор і система звукового оповіщення.

Ідентифікація та селекція

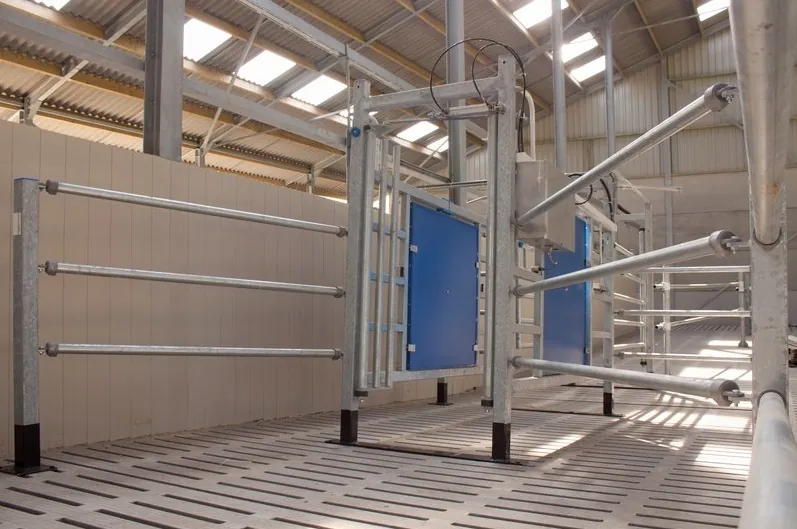

Auto ID, ваги, DairyVue та селекційні ворота на два або три виходи забезпечують облік тварин і автоматичне спрямування корів після доїння.

Конструкція

Нержавіюча сталь

Стійлові роздільники, задні та шийні упори, опорні стійки, вхідні конструкції й системи утримання корів формують міцну та гігієнічну робочу зону.

Відмінність Dairymaster

Відвідна лінія для молока

Окремо відводить молоко від вибраних корів, не допускаючи його змішування із загальним потоком — одна з ключових переваг каруселей Dairymaster.

Внутрішня промивка

AutoWasher та JetStream

AutoWasher керує автоматичним циклом внутрішньої промивки, а JetStream створює інтенсивний потік для ретельного очищення молочної системи.

Зовнішнє очищення

Washboom

Чиста платформа без зайвих зупинок: поворотна мийна консоль подає воду безпосередньо в робочу зону та прискорює зовнішнє очищення під час і після доїння.

Гігієна

ClusterCleanse та RoboSpray

ClusterCleanse виконує дезінфекцію доїльного апарата між коровами. RoboSpray — роботизована рука-маніпулятор для автоматичної обробки дійок після доїння.

Рух корів

Мотиватор, утримання та підгонні ворота

Мотиватор корів, пристрій утримання на платформі, підгонні ворота та селекційні ворота допомагають підтримувати безперервний рух стада й відводити визначених тварин.

Робоче місце

Comfort+ та операторська зона

Гідравлічна підлога Comfort+ регулює робочу висоту. Також використовуються гідравлічні підлоги з однієї або двох рам і фіксована підлога.

Годівля

Індивідуальний докорм

Система ідентифікує корову та видає їй задану порцію концентрованого корму безпосередньо на каруселі.

Один робочий цикл

Чотири послідовні етапи

Захід на платформу

Підгонні ворота організовують подачу корів, а Auto ID ідентифікує тварину.

Підготовка і під’єднання

Оператор готує вим’я та під’єднує кластер Swiftflo; пульт відображає дані доїння.

Доїння і контроль

Лічильники фіксують надій, DairyVue зберігає дані, а ACR автоматично завершує доїння.

Обробка і вихід

RoboSpray обробляє дійки, ClusterCleanse дезінфікує кластер, а селекційні ворота спрямовують корову.

Модельний ряд

Моделі Swiftflo Revolver і базові габарити будівлі

У таблиці наведено кількість доїльних місць, діаметр платформи, радіус розташування опорних стійок, а також рекомендовані й мінімальні габарити приміщення. Усі розміри вказані в метрах.

Рекомендована ширина

Діаметр платформи + 5 м

Мінімальна ширина

Діаметр платформи + 3 м

Доїльних місць	Діаметр платформи, м	Радіус опорних стійок, м	Рекомендована ширина, м	Мінімальна ширина, м	Рекомендована довжина, м	Мінімальна довжина, м
20	6,37	4,18	11,37	9,37	12,37	10,87
30	9,55	5,77	14,55	12,55	15,55	14,05
32	10,19	6,09	15,19	13,19	16,19	14,69
34	10,82	6,41	15,82	13,82	16,82	15,32
36	11,46	6,73	16,46	14,46	17,46	15,96
38	12,10	7,05	17,10	15,10	18,10	16,60
40	12,73	7,37	17,73	15,73	18,73	17,23
42	13,37	7,68	18,37	16,37	19,37	17,87
44	14,01	8,00	19,01	17,01	20,01	18,51
46	14,64	8,32	19,64	17,64	20,64	19,14
48	15,28	8,64	20,28	18,28	21,28	19,78
50	15,92	8,96	20,92	18,92	21,92	20,42
52	16,55	9,28	21,55	19,55	22,55	21,05
54	17,19	9,59	22,19	20,19	23,19	21,69
56	17,83	9,91	22,83	20,83	23,83	22,33
58	18,46	10,23	23,46	21,46	24,46	22,96
60	19,10	10,55	24,10	22,10	25,10	23,60
70	22,28	12,14	27,28	25,28	28,28	26,78
80	25,46	13,73	30,46	28,46	31,46	29,96
90	28,65	15,32	33,65	31,65	34,65	33,15
100	31,83	16,92	36,83	34,83	37,83	36,33
110	35,01	18,51	40,01	38,01	41,01	39,51
120	38,20	20,10	43,20	41,20	44,20	42,70

Габарити є базовими планувальними значеннями для Swiftflo Revolver. Остаточне планування приміщення виконується відповідно до технологічної схеми ферми.

Галерея

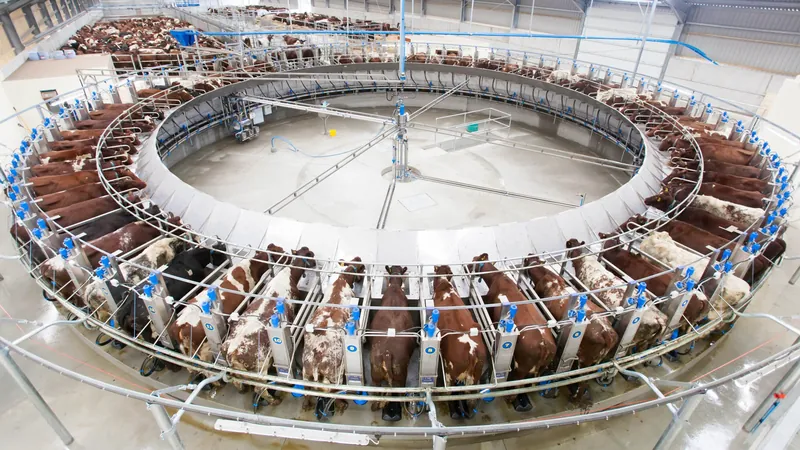

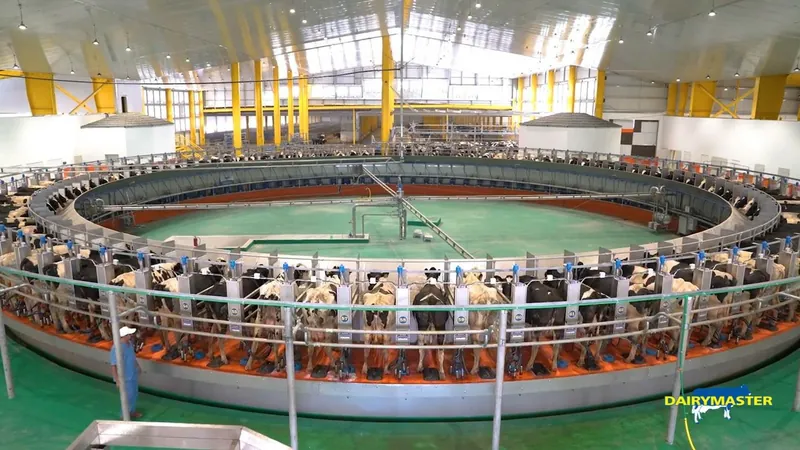

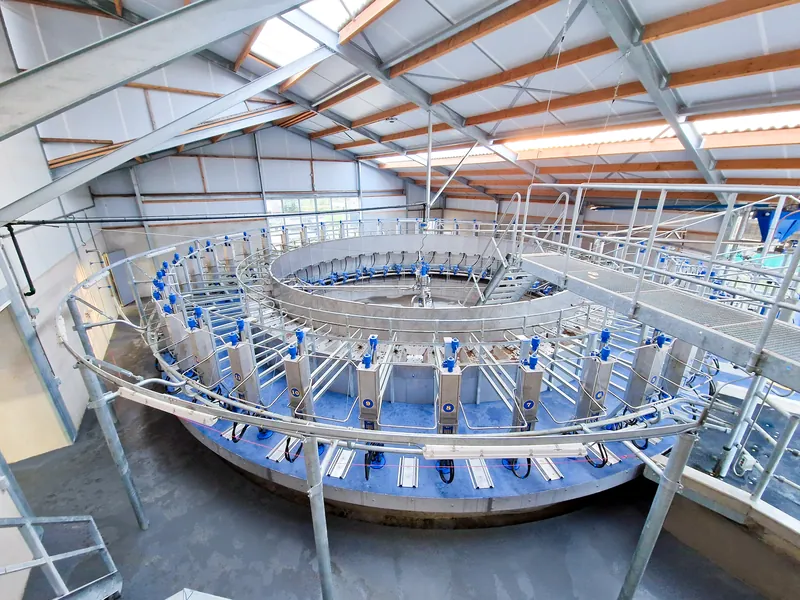

Каруселі Dairymaster у роботі

Технічне приміщення каруселі Dairymaster

Відео

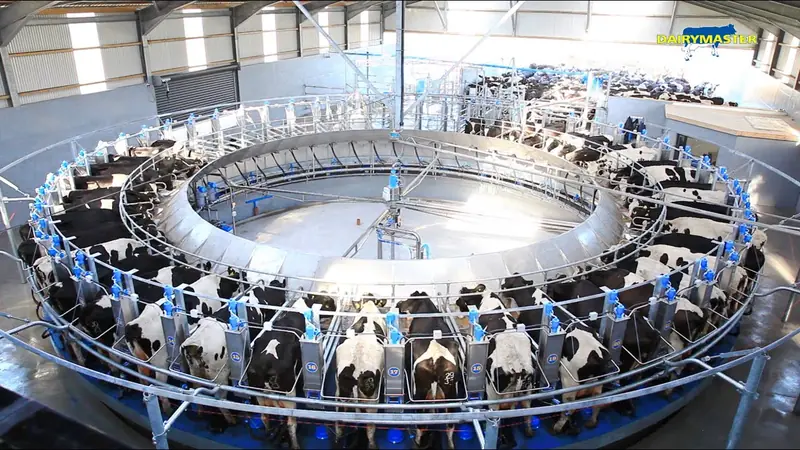

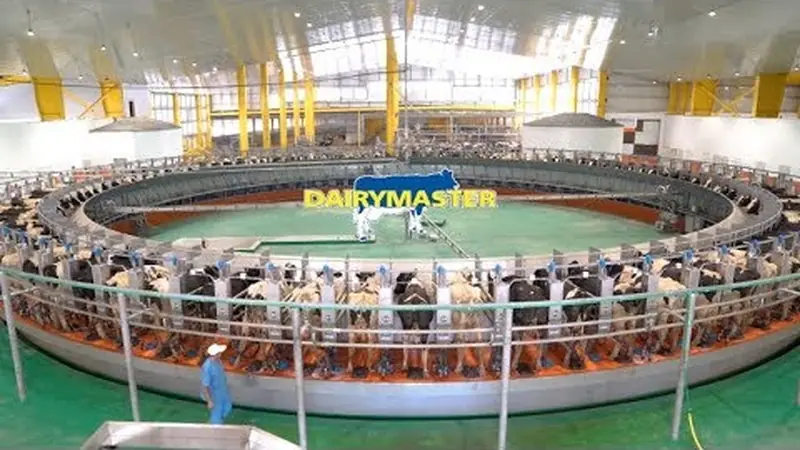

Каруселі Dairymaster у дії

Прорахуємо карусель під вашу ферму

Підберемо кількість доїльних місць, технології, продуктивність і планування доїльного центру.

Зателефонувати Усі контакти
